新中式框架別墅占地168平三層別墅設計圖

新中式三層長12.36米寬14.73米

分享到：

￥1280

本案簡介：新中式框架別墅占地168平三層別墅設計圖

圖片屬性
風格：新中式	層數：三層	結構形式：框架結構	圖紙編號：YH-3-6223
開間：12.36米	進深：14.73米	占地面積：168.95平方米	建筑面積：455.76平方米

圖紙內容

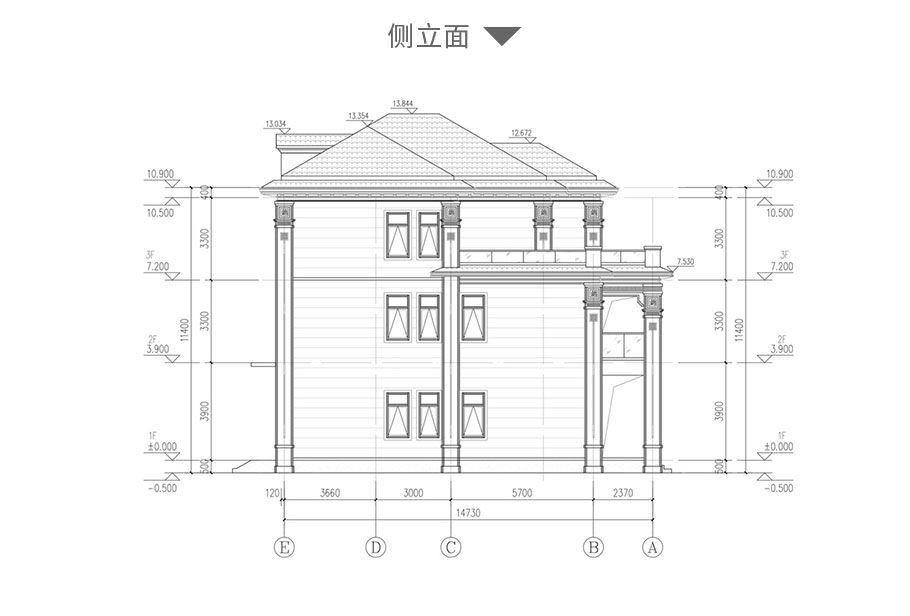

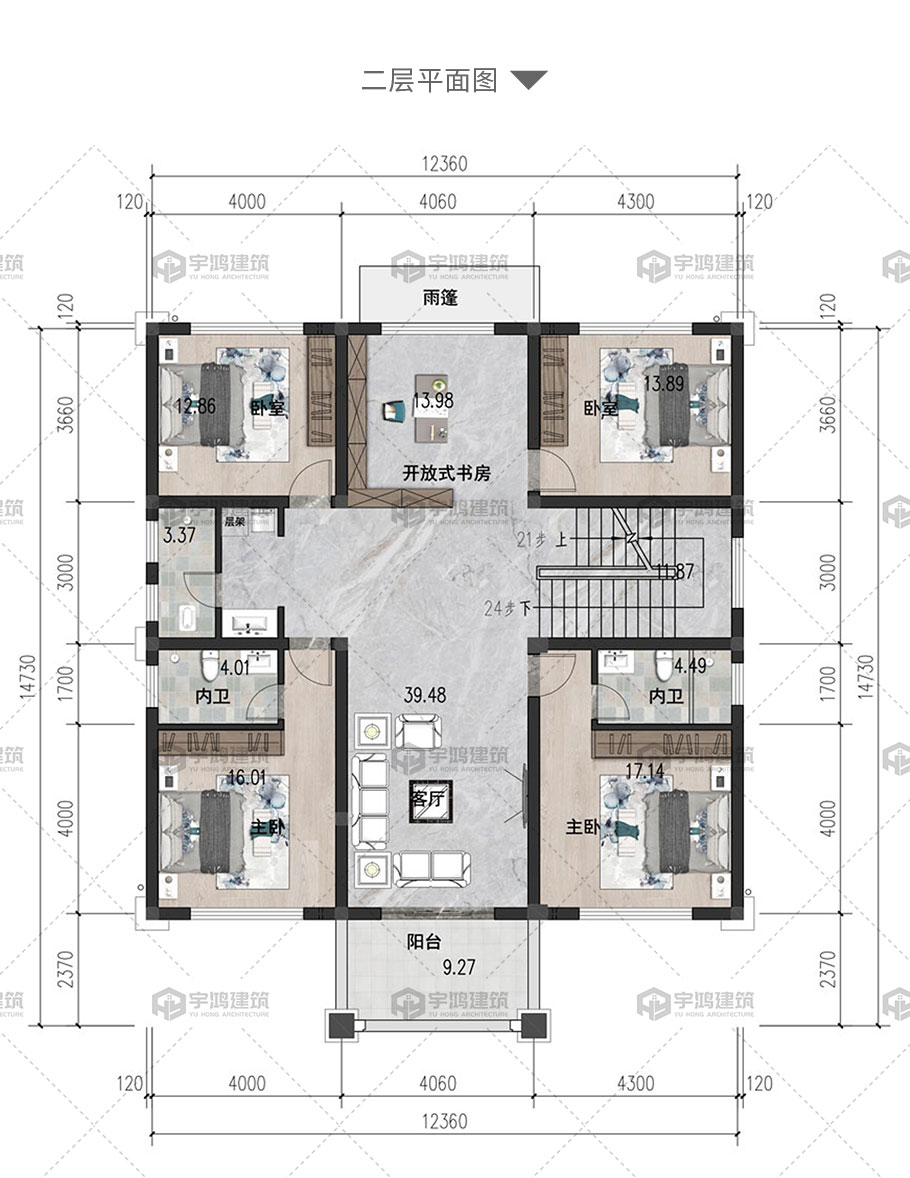

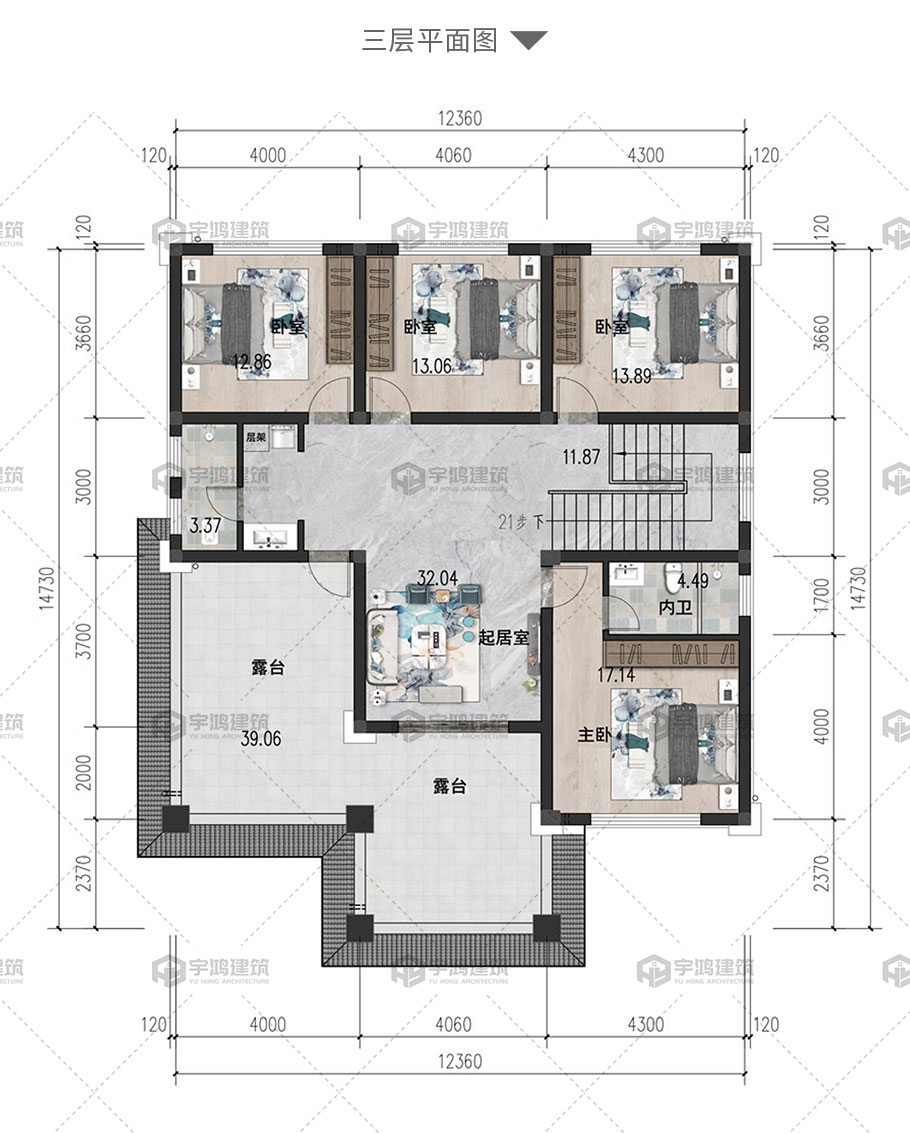

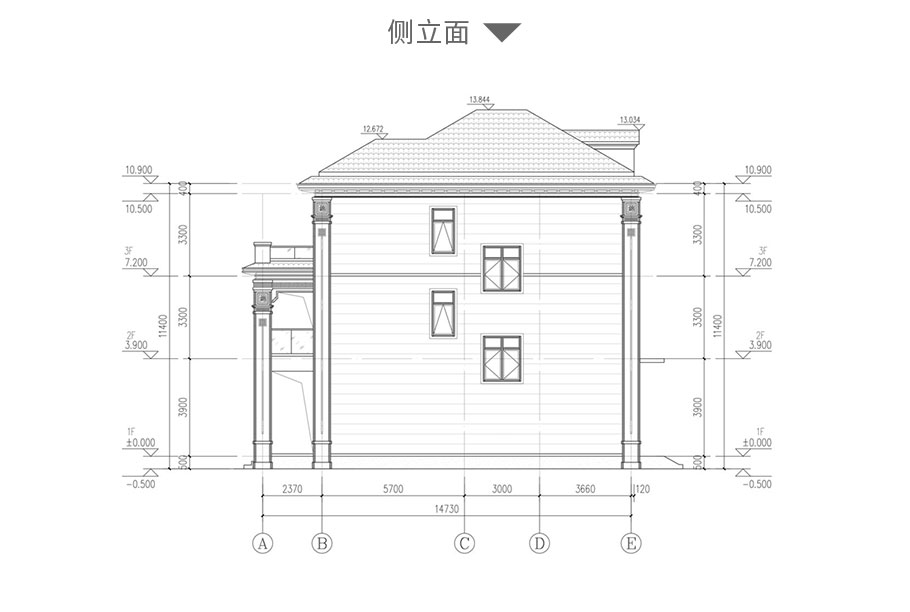

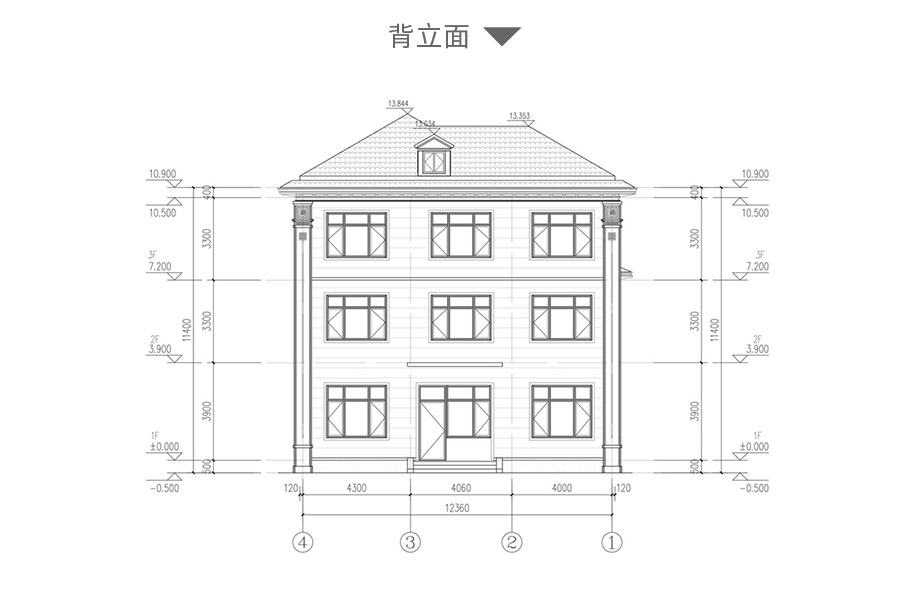

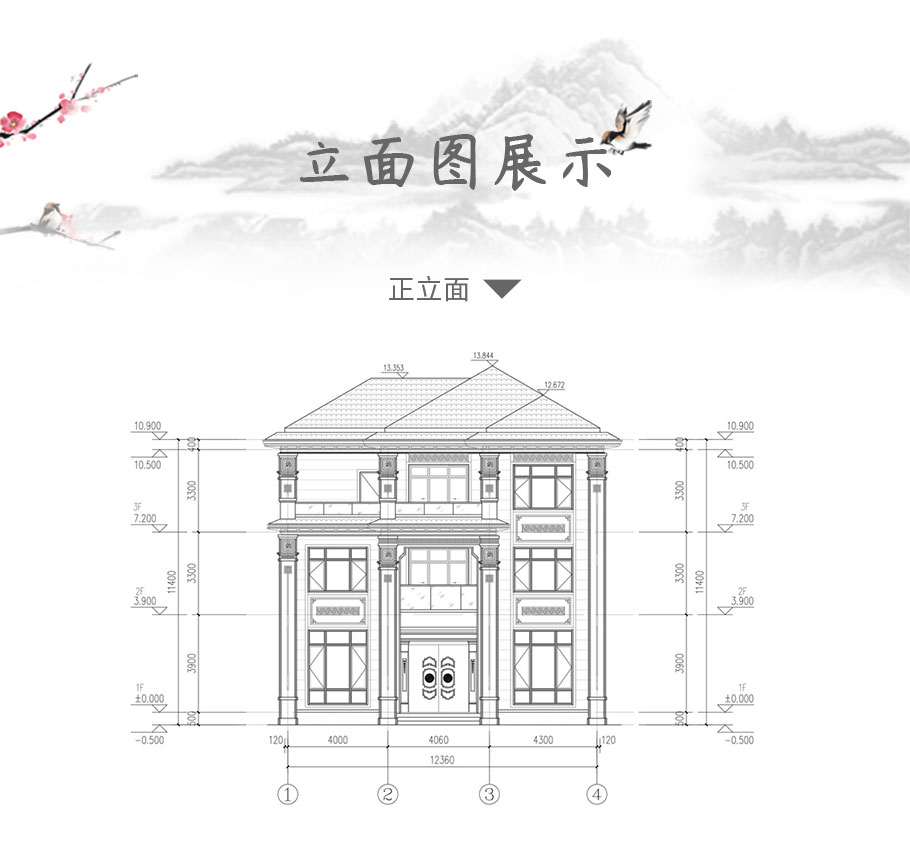

建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
