兩層框架結構新中式別墅占地164平自建別墅設計圖
￥1280
本案簡介：
兩層框架結構新中式別墅占地164平自建別墅設計圖

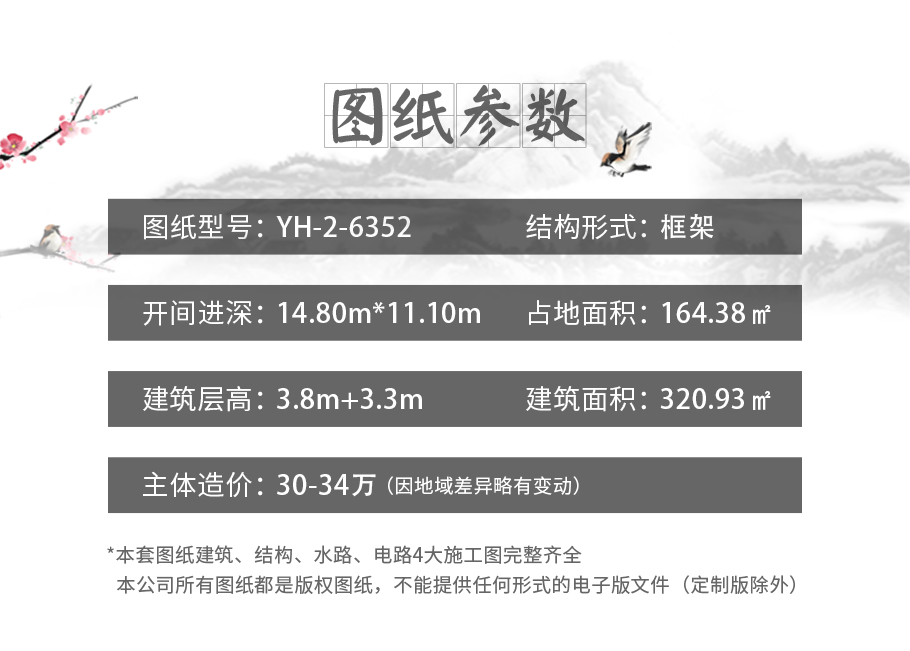

| 圖片屬性 | |||
|---|---|---|---|
| 風格：新中式 | 層數：二層 | 結構形式：框架結構 | 圖紙編號：YH-2-6352 |
| 開間：14.8米 | 進深：11.1米 | 占地面積：164.4平方米 | 建筑面積：320.9平方米 |
| 圖紙內容 | |
|---|---|

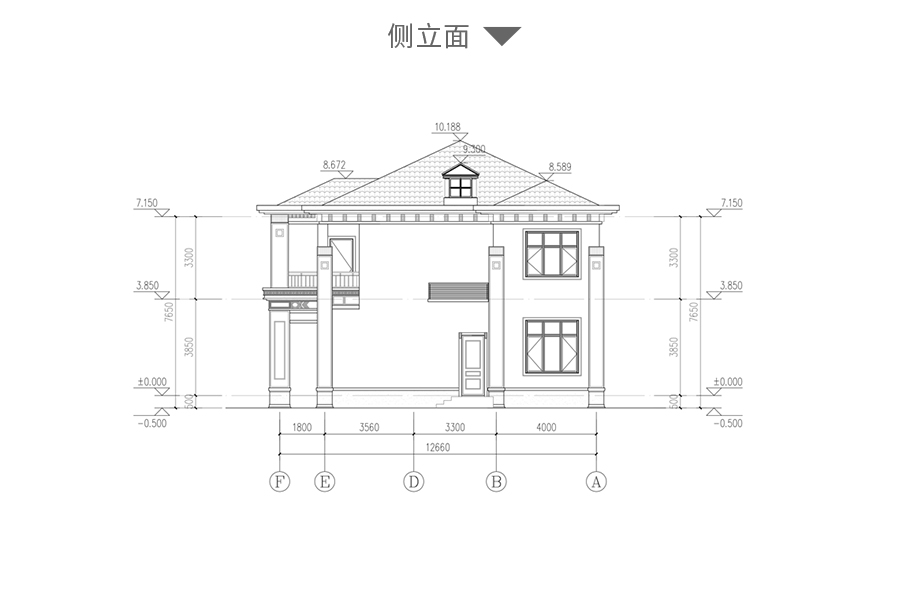

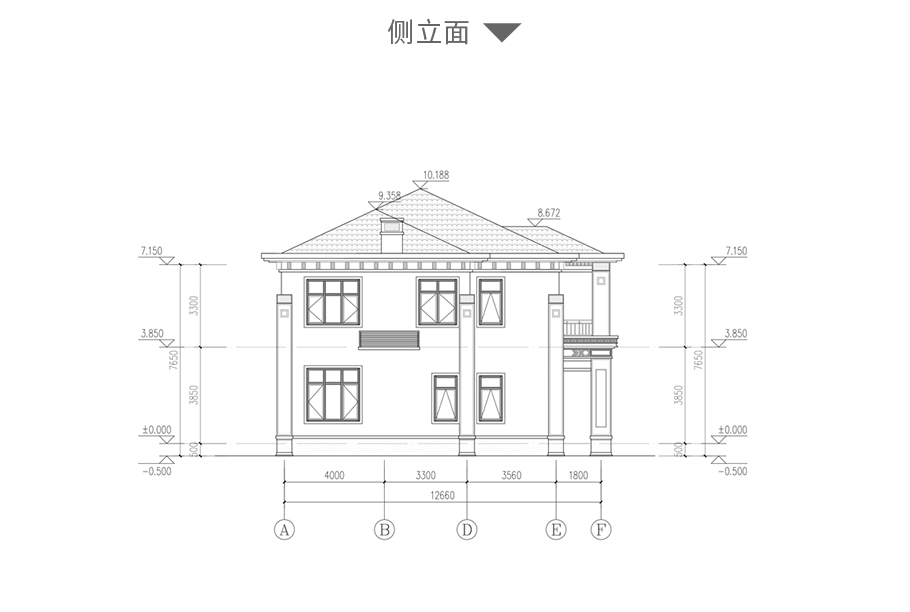

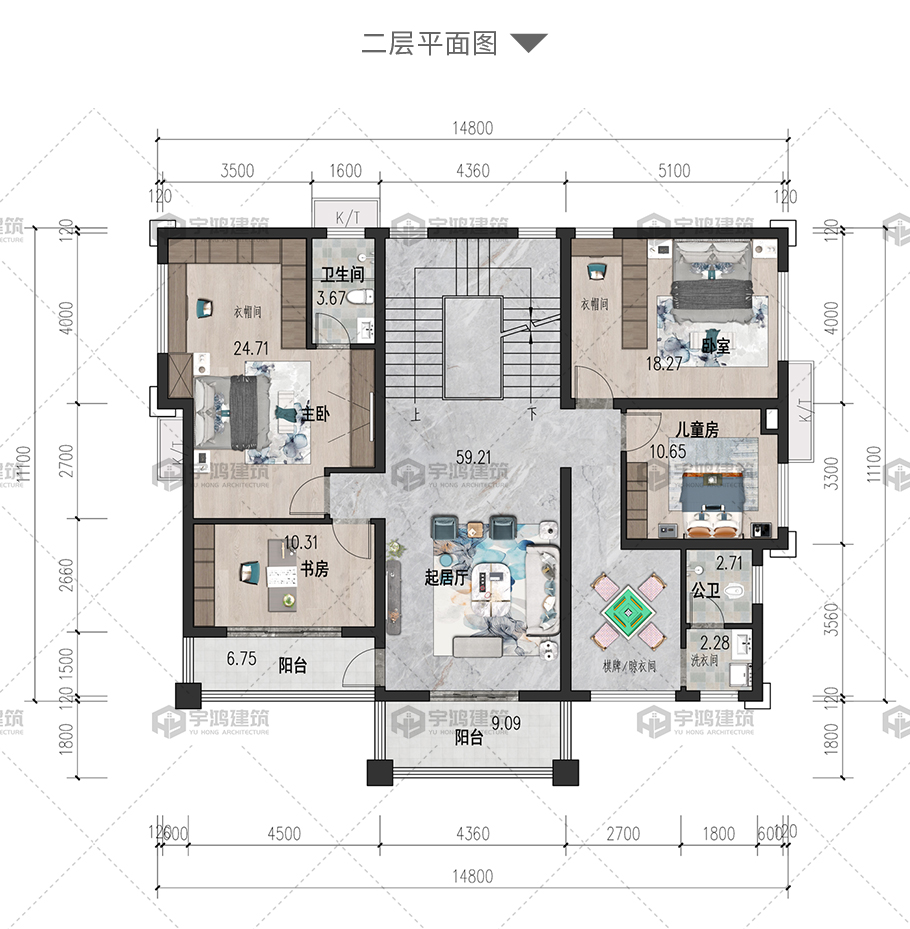

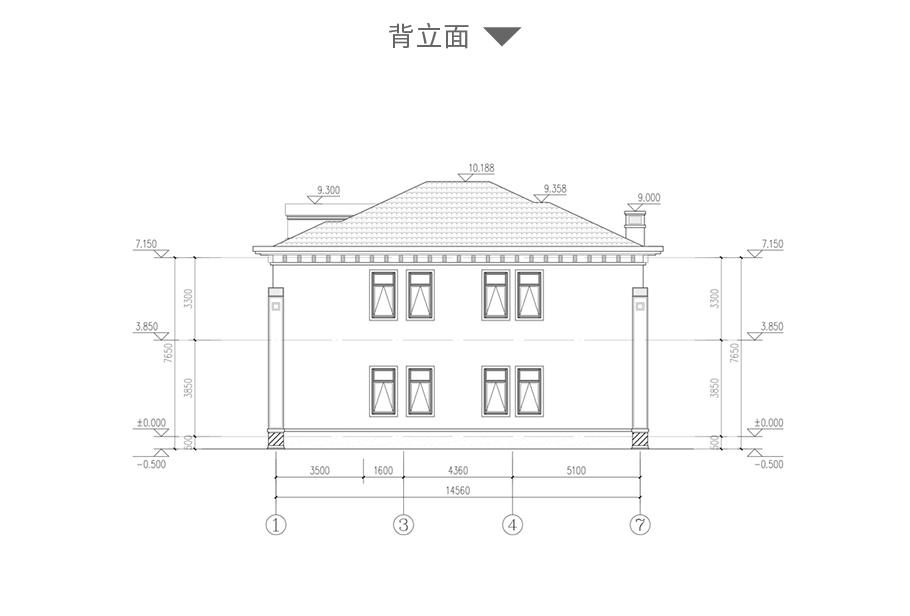

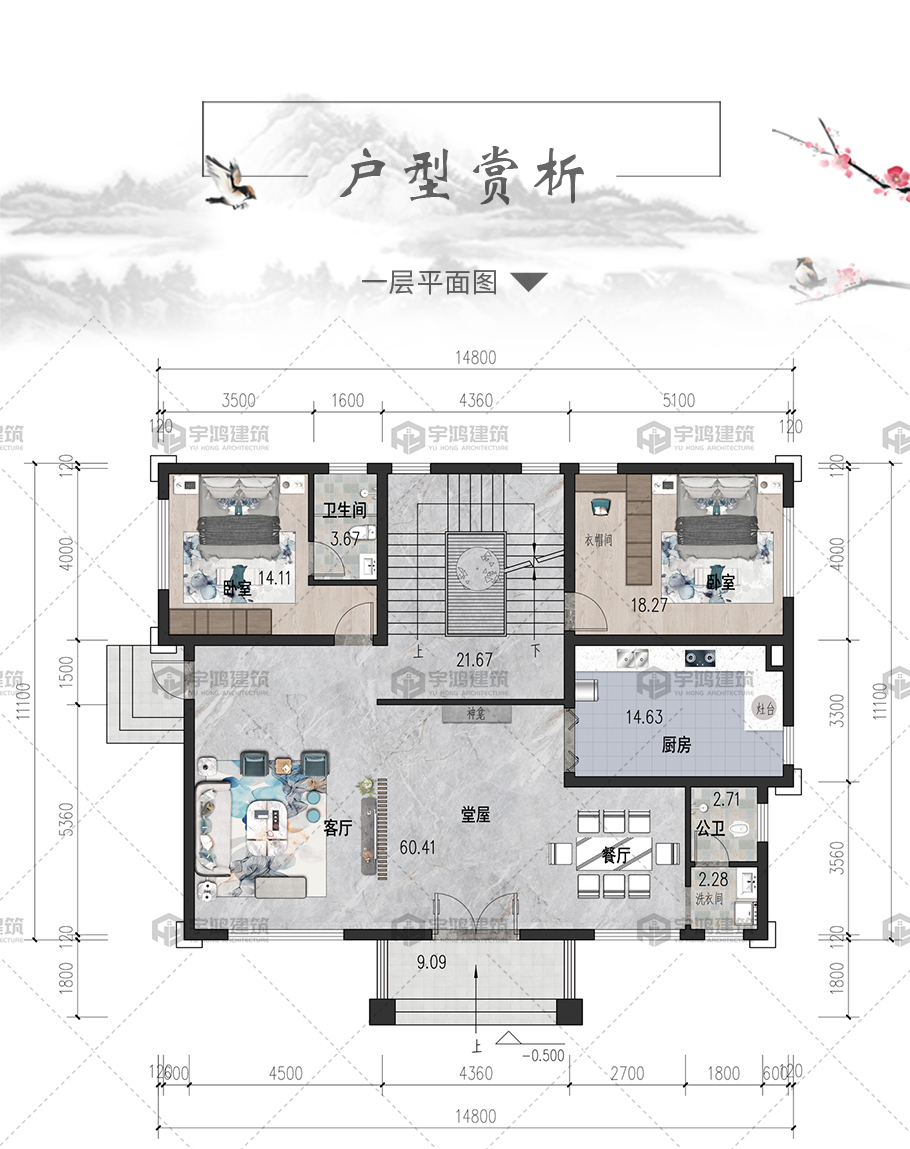

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖； 屋頂給排水平面圖； 衛生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
預定圖紙
