120平二層舒適農村自建房設計圖紙

二層歐式 120平二層長11.24米寬12.34米

分享到：

￥998

建筑層數：二層
結構形式：磚混結構
開間尺寸： 11.24米
進深尺寸： 12.34米
占地面積： 119.5平方米
建筑面積： 234.21平方米
建筑風格：歐式
主體造價：16~20萬（僅供參考）

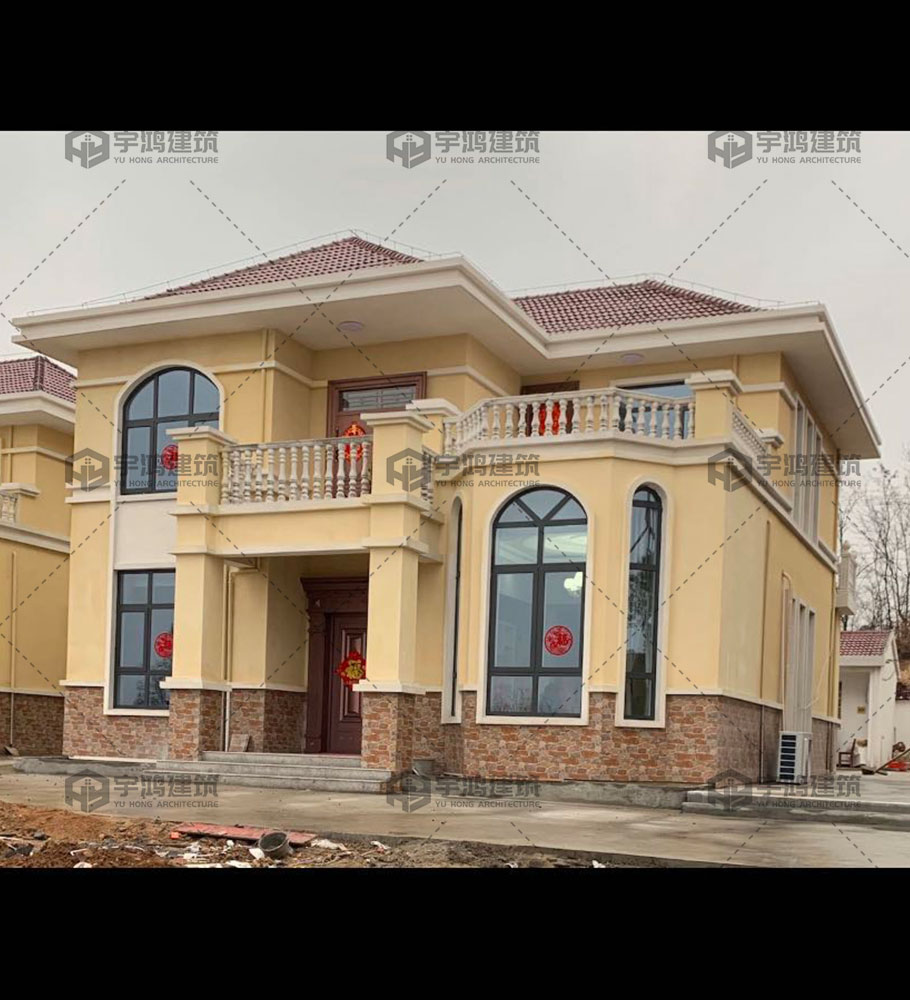

本案簡介：本套120平二層舒適農村自建房設計圖紙為歐式風格，外觀精致、小巧，戶型經濟、實用，紅色坡屋頂色彩艷麗，搭配黃色外墻和漂亮文化石極具美感，主體造價16-20萬之間，是經濟自建房首選方案。

圖片屬性

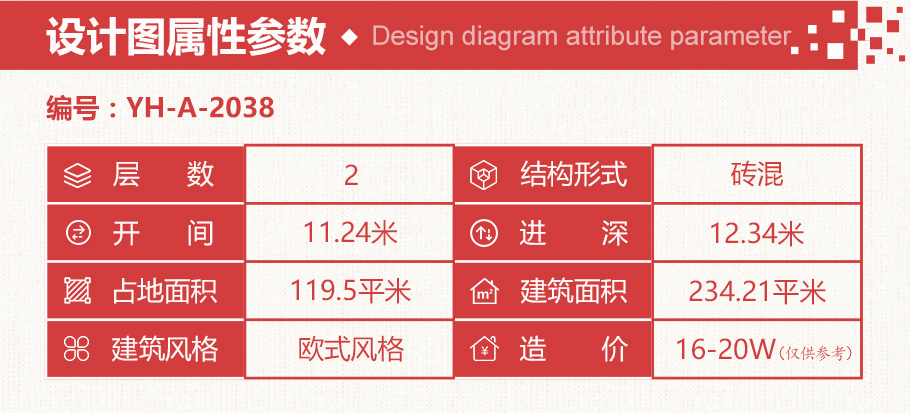

風格：歐式	層數：二層	結構形式：磚混結構	圖紙編號：YH-A-2038
開間：11.24米	進深：12.34米	占地面積：119.5平方米	建筑面積：234.21平方米

圖紙內容

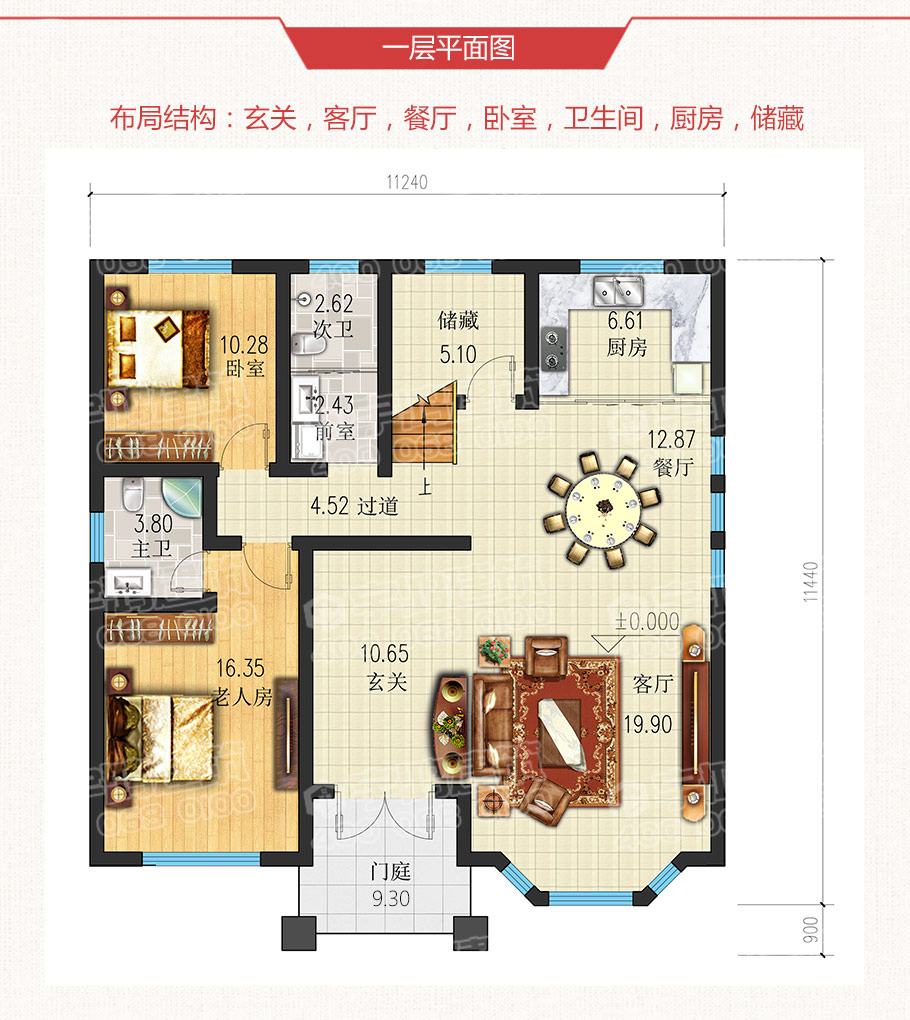

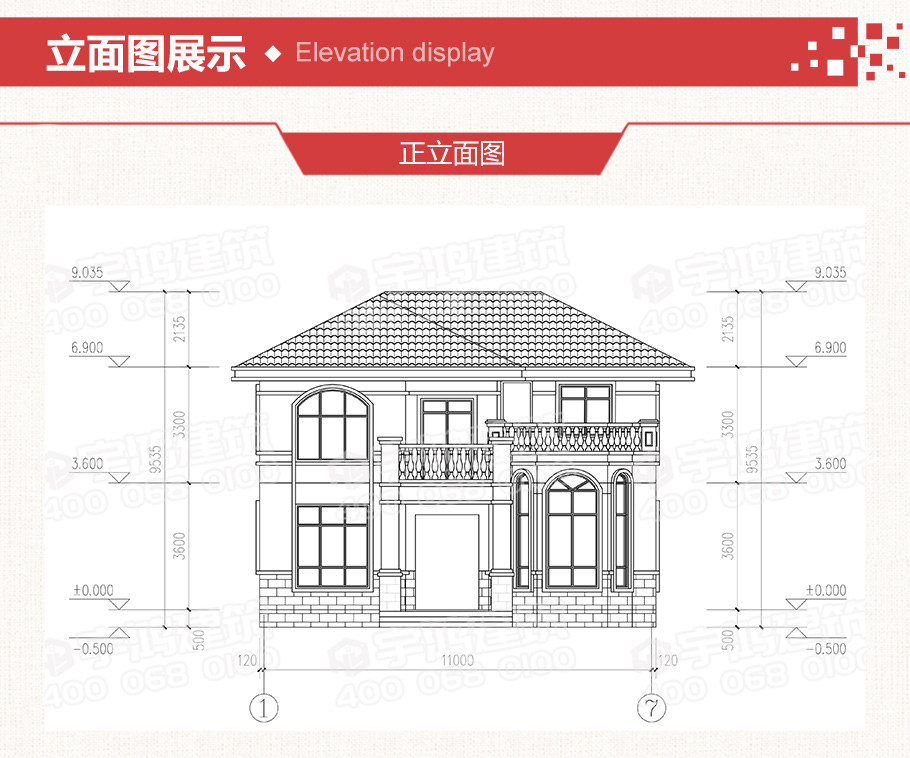

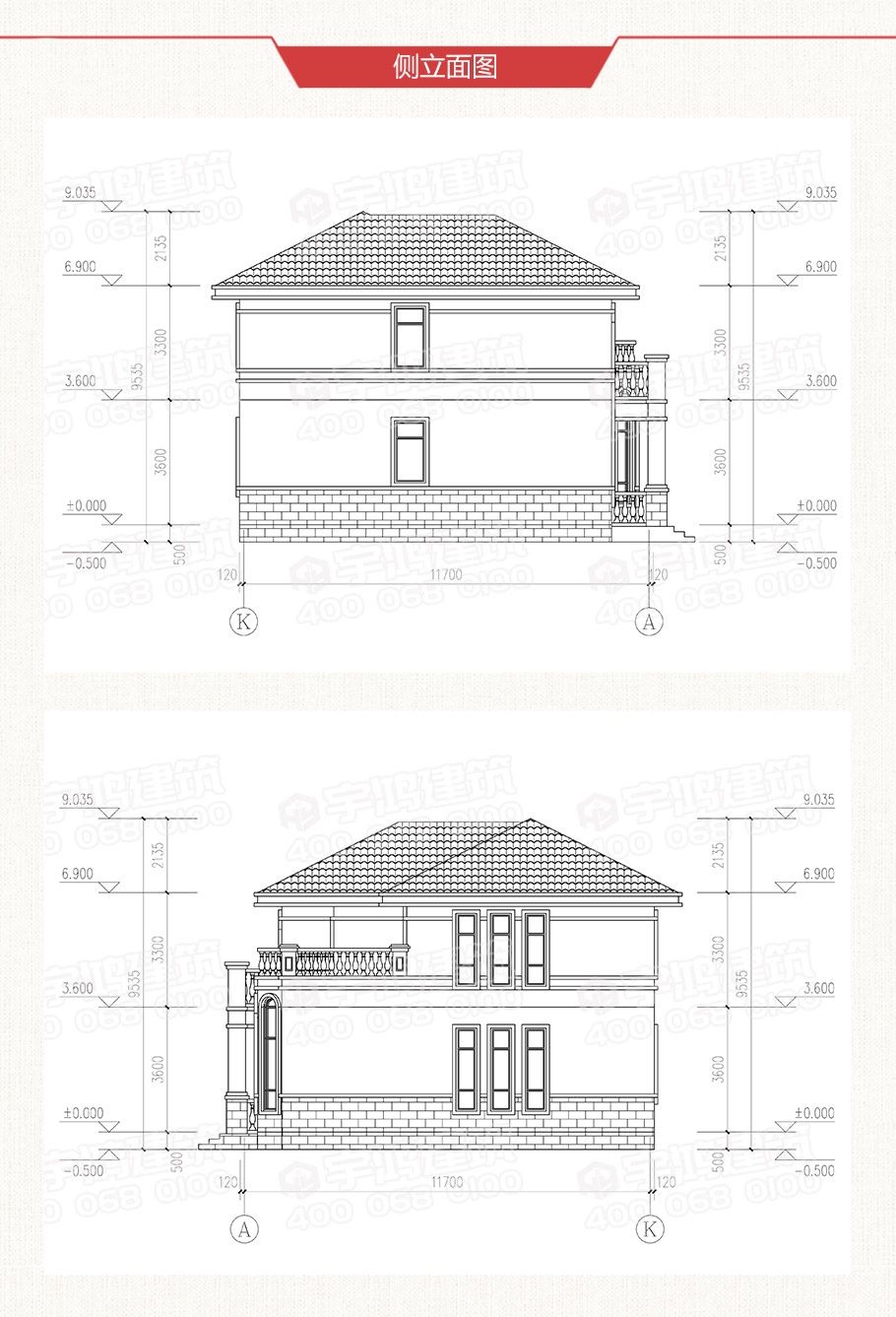

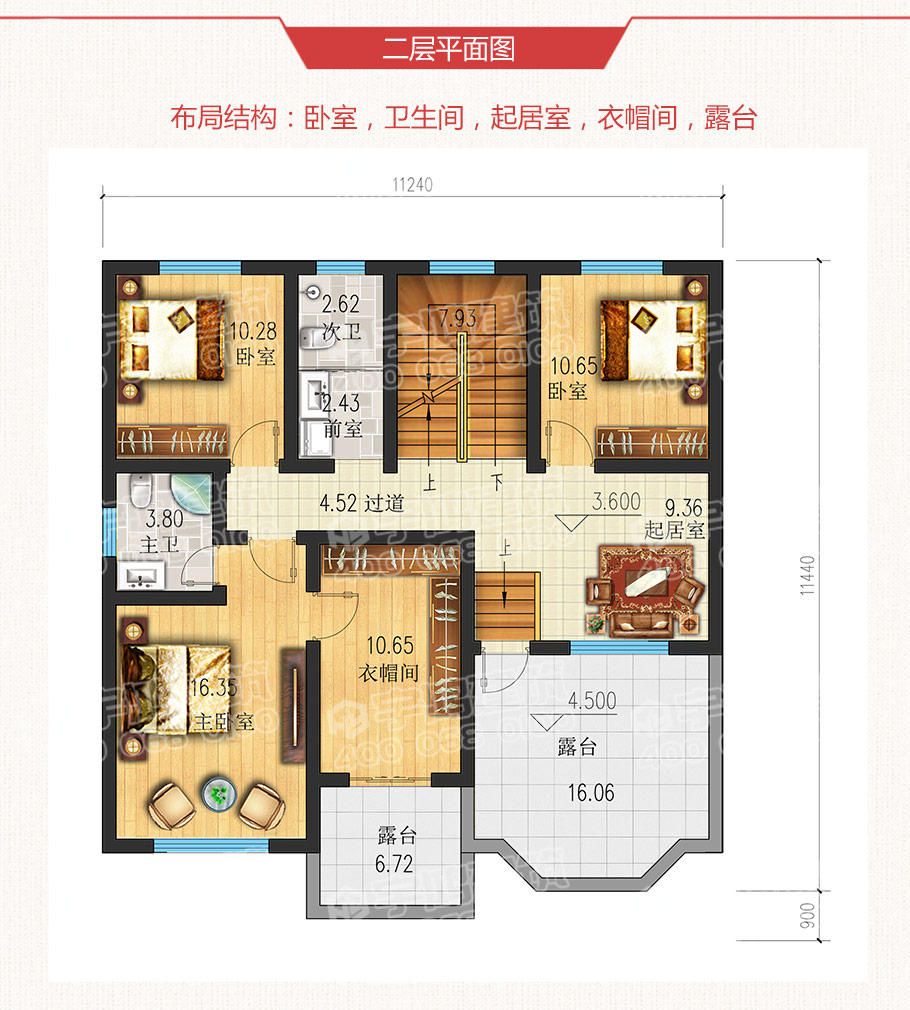

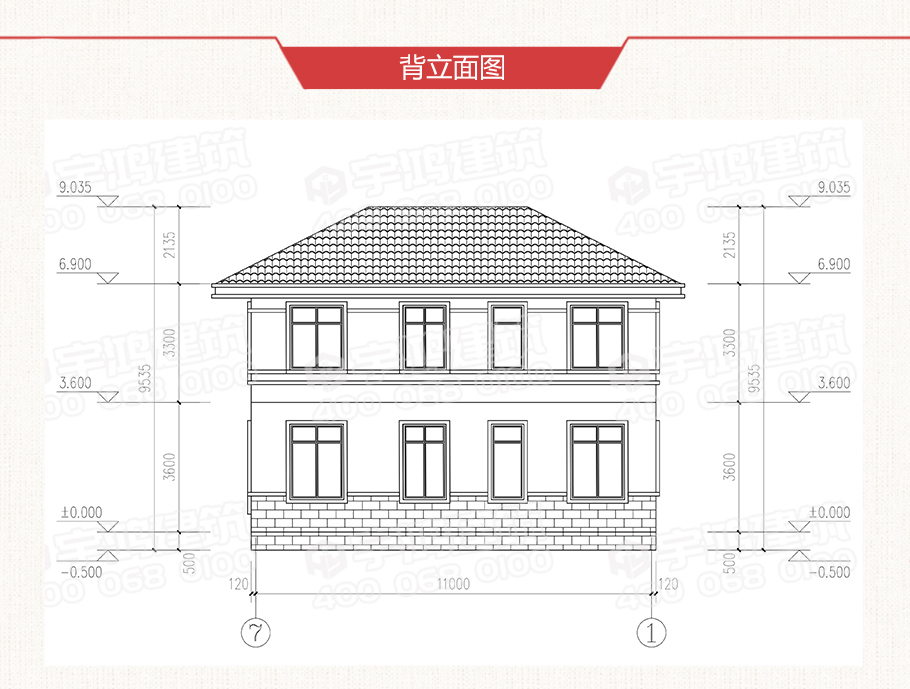

建筑圖：	建筑平面圖：一層平面圖，二層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
