90平帶地下室農村別墅設計圖，造價20萬還帶閣樓
￥998
本案簡介：

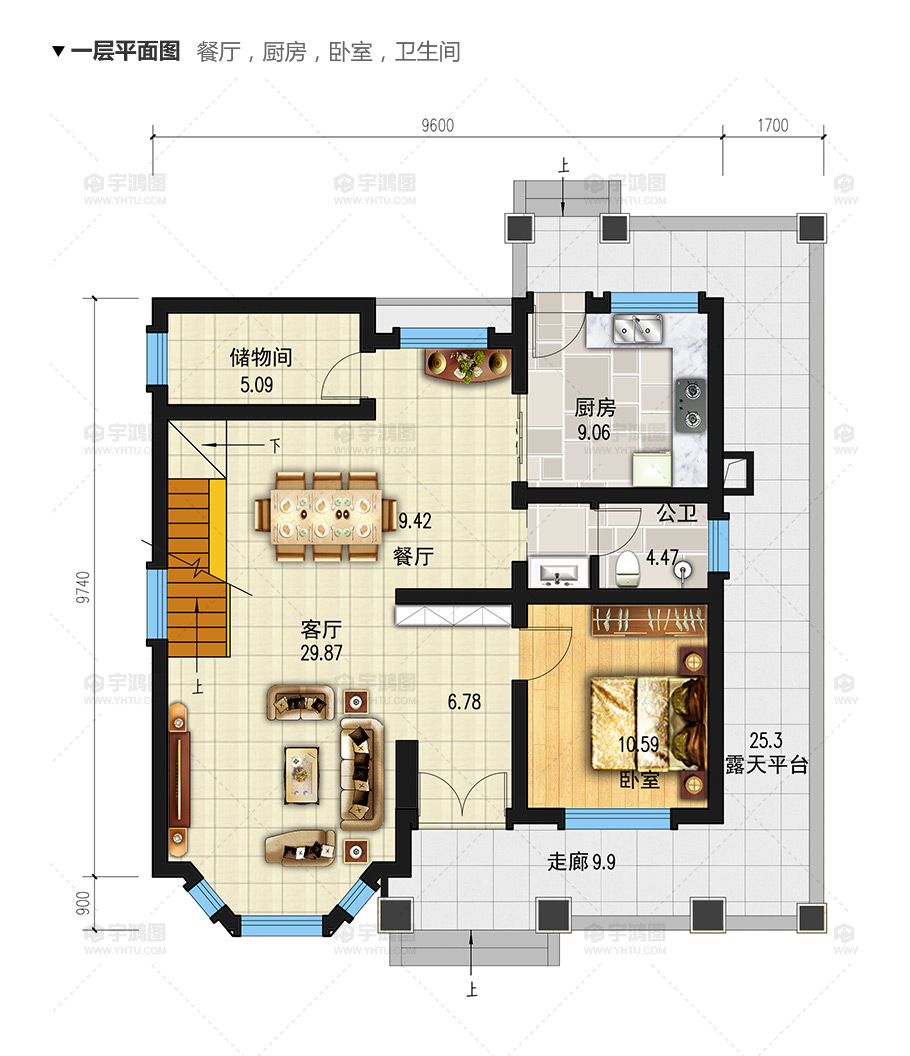

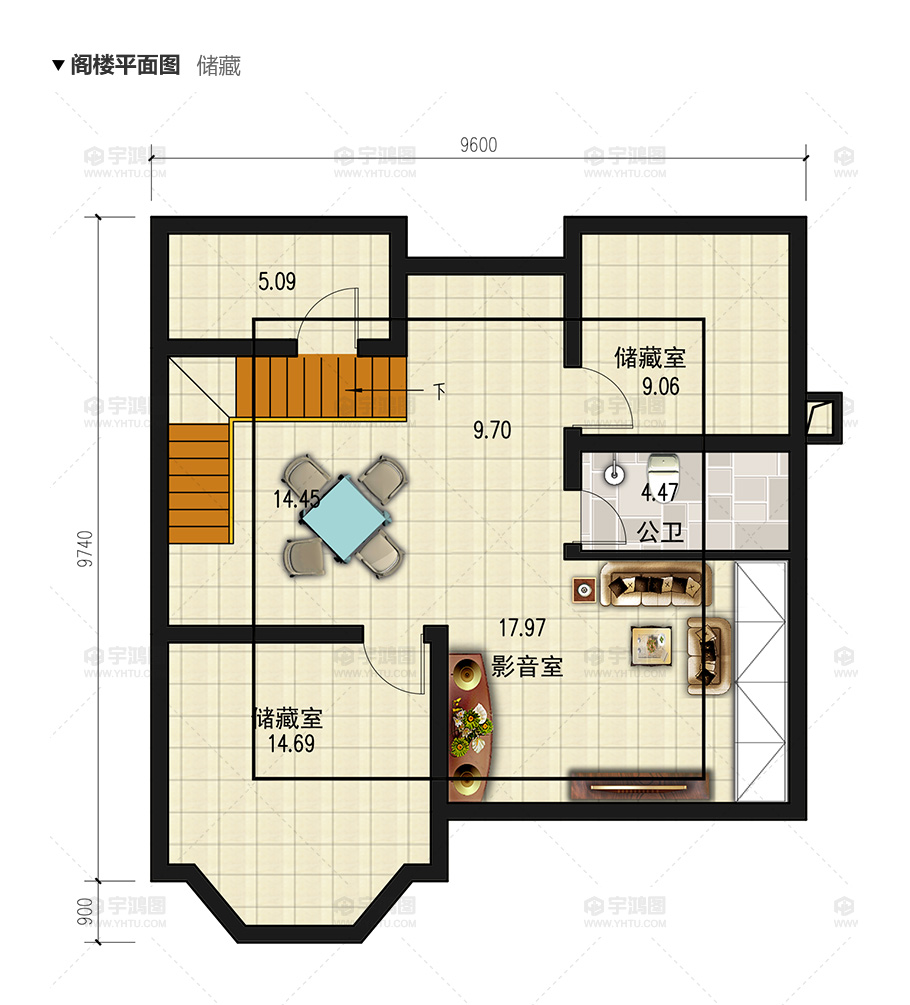

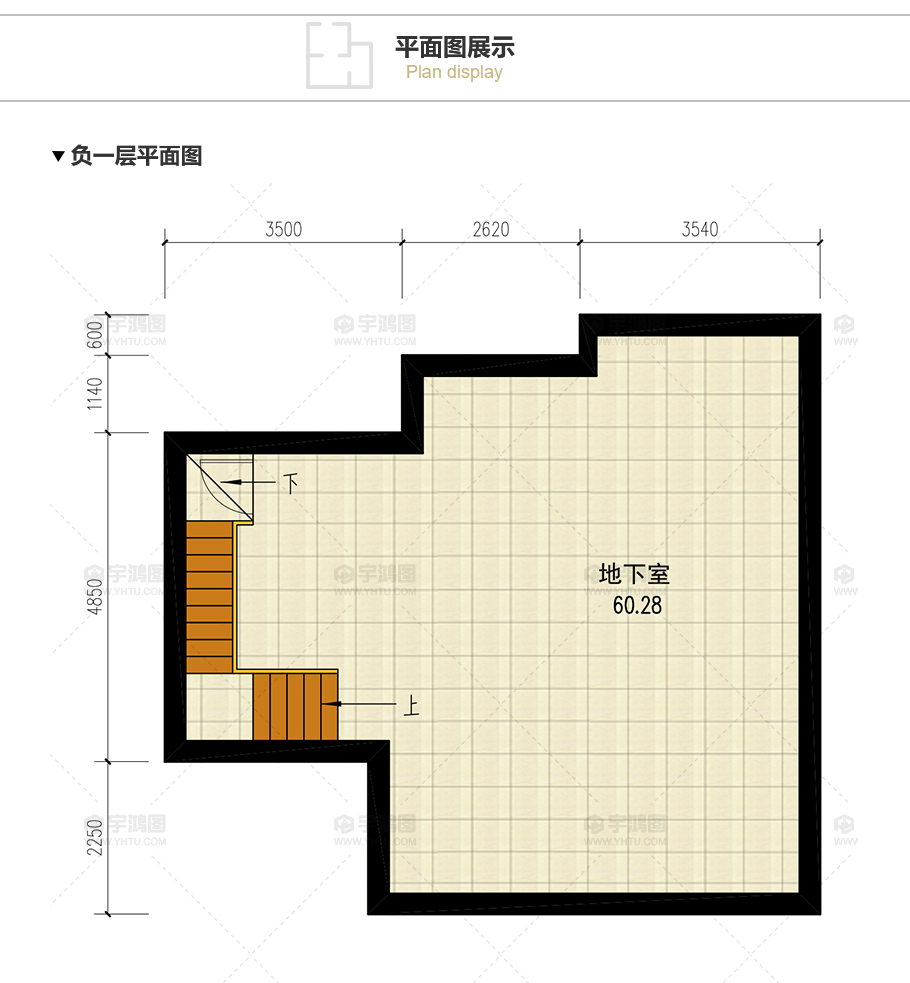

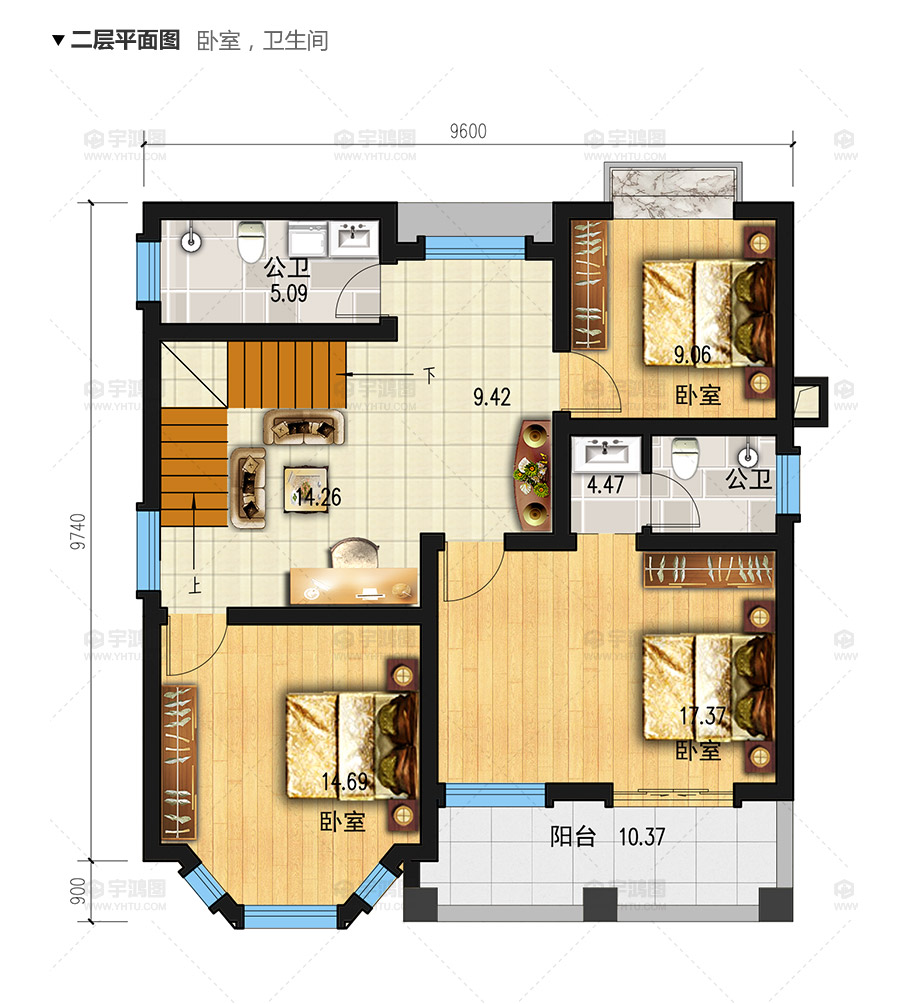

90平帶地下室歐式農村別墅設計圖，造價20萬還帶閣樓。負一層為地下室，面積為60.28平方米。一層有客廳，餐廳，儲物間，廚房，臥室，公衛，走廊，露天平臺。二層有3個臥室，一個起居室，兩個公衛，一個陽臺。三層有娛樂室，影音室，兩個儲藏室，兩個公衛。
| 圖片屬性 | |||
|---|---|---|---|
| 風格：簡歐 | 層數：二層 | 結構形式：磚混結構 | 圖紙編號：YH-A-2079 |

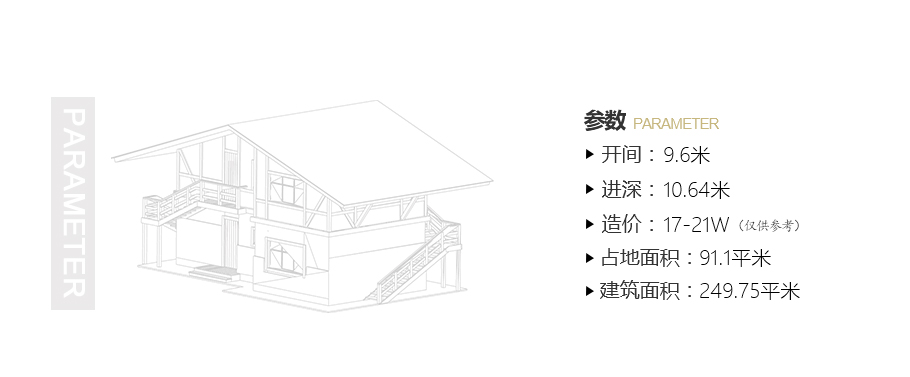

| 開間：9.6米 | 進深：10.64米 | 占地面積：91.1平方米 | 建筑面積：249.75平方米 |
| 圖紙內容 | |
|---|---|

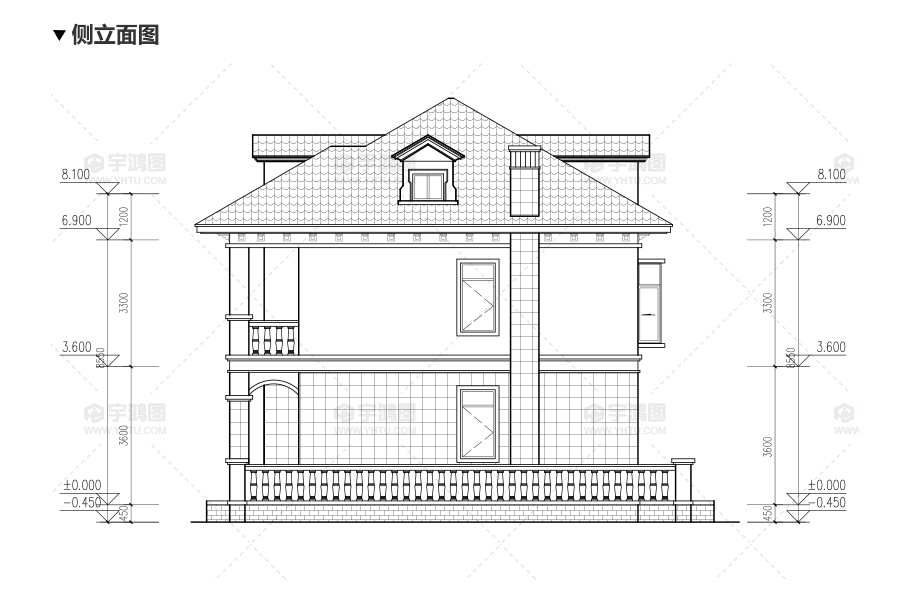

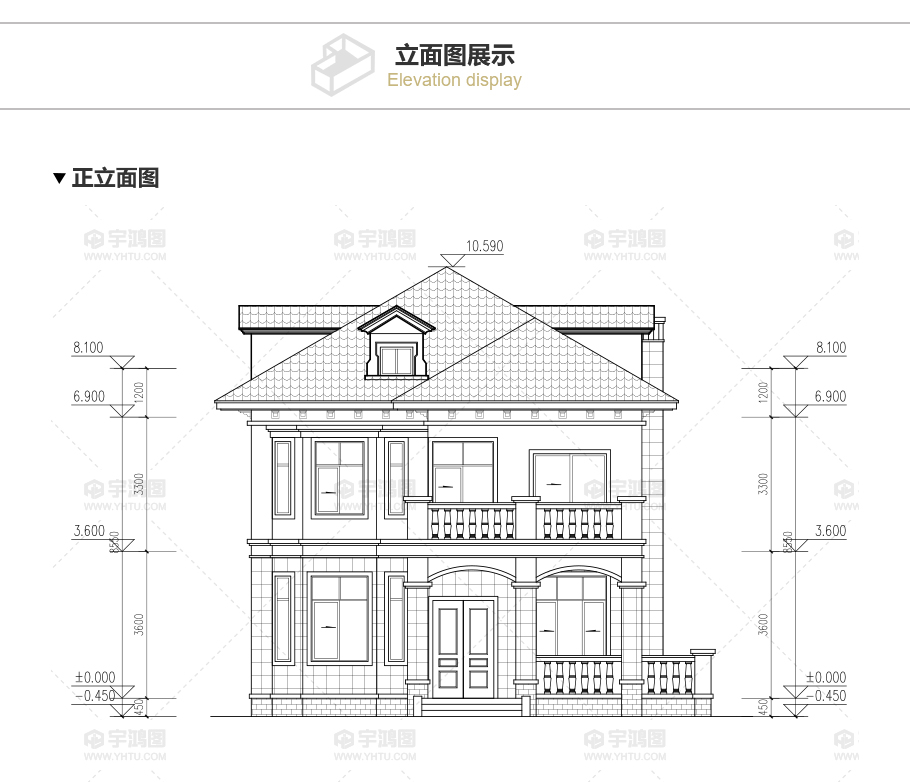

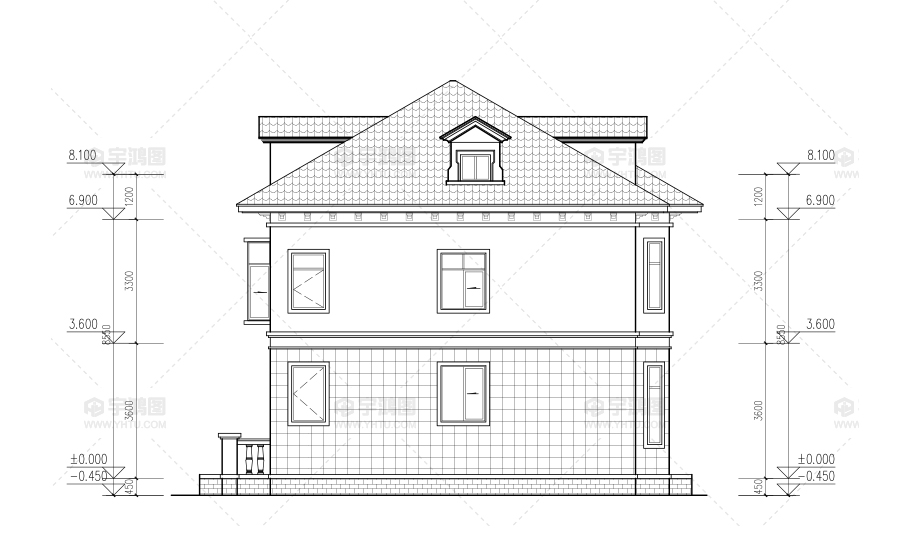

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖； 屋頂給排水平面圖； 衛生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
